Tiden da man utelukkende var avhengig av utdaterte 2D-papirskisser eller klumpete terrestriske skannere for å kartlegge industrielle endringer, er på vei mot slutten. For anleggsingeniører var det tidligere et logistisk mareritt å lage svært nøyaktige 3D-rommodeller av infrastrukturen, noe som krevde spesialiserte underleverandører og titusenvis av dollar i klumpete utstyr.
I dag forandrer Atexxo Manufacturing denne arbeidsflyten. Ved å utvikle eksplosjonssikre kabinetter for LiDAR-utstyrte enheter, som den eksplosjonssikre iPhone 17 Pro Max, gir vi feltteknikere muligheten til å utføre 3D-skanning med centimeterpresisjon direkte under sine rutinemessige vedlikeholdsrunder.
Å bryte flaskehalsene i tradisjonell 3D-kartlegging
Selv om avanserte terrestriske skannere gir utrolig millimeterpresisjon, gjør deres store fotavtrykk dem svært upraktiske for daglig bruk. Å sette opp tunge stativer på smale gangbroer eller rundt trange rørmanifolder forstyrrer ofte den løpende driften på anlegget. På grunn av kostnadene og oppsettstiden reserverer anleggene vanligvis disse skanningene til store, anleggsomfattende ingeniørprosjekter.
Dette skaper et enormt datahull når det gjelder mindre, daglige endringer. Hvis en ny ventilgruppe eller rørseksjon installeres mellom de store vedlikeholdssyklusene, kommer de digitale registreringene ut av tråd med virkeligheten, noe som fører til kostbare feil senere i prosessen.
Fordelen med mobil LiDAR i ustabile miljøer

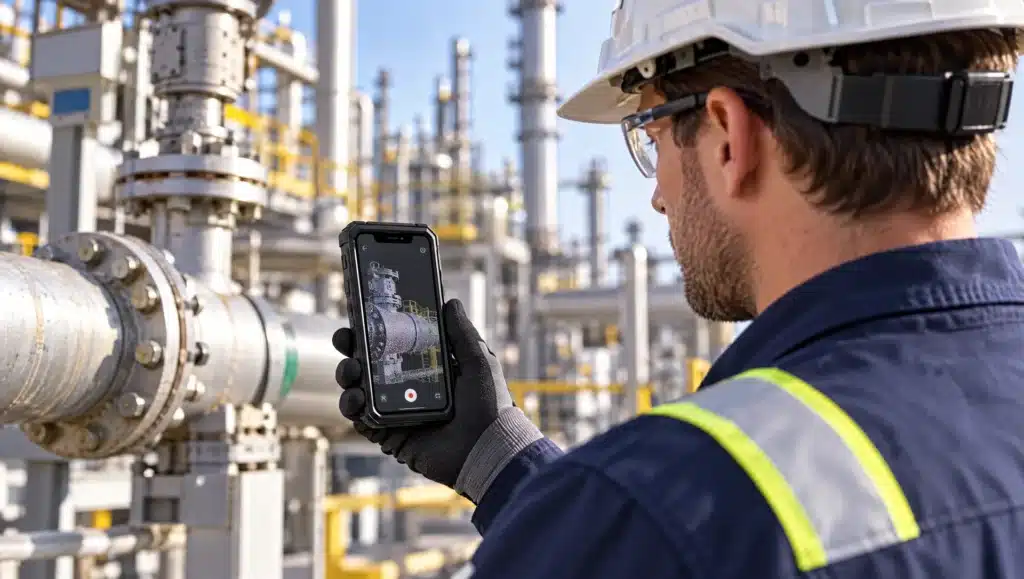

Bruk av en egensikker mobil enhet utstyrt med LiDAR (light detection and ranging) fyller dette gapet. Når en tekniker allerede er ute i felten, kan vedkommende ganske enkelt rette sin sertifiserte smarttelefon mot et anlegg og umiddelbart generere en tett 3D-punktsky.
Her ser du hvordan mobilskanning står seg i forhold til tradisjonelle, jordbaserte metoder ved daglig bruk i industrien:
| Funksjon | Tradisjonelle terrestriske skannere | ATEX-sertifisert mobil LiDAR |
| Primær anvendelse | Geografiske referanselinjer for hele anlegget | Målrettet registrering av eksisterende tilstand og raske oppdateringer |
| Optimalt opptaksområde | Store avstander (opptil 100 meter) | Nær avstand (optimalt innenfor en radius på 5 meter) |
| Utstyrets fotavtrykk | Omfangsrike transportkofferter og tunge stativer | Lommevennlig, håndholdt enhet |
| Krav til operatøren | Spesialiserte eksterne kartleggingsentreprenører | Intuitive apper for interne teknikere |
| Databehandling | Forsinket batchbehandling utenfor anlegget | Øyeblikkelig gjengivelse på enheten og synkronisering i skyen |
For å få en bedre forståelse av hvordan disse driftsvariablene påvirker akkurat ditt anlegg, kan du ta en titt på sammenligningsverktøyet nedenfor:
Å gi næring til en levende digital tvilling
En digital tvilling er kun verdifull hvis den gjenspeiler det fysiske anlegget perfekt. Hvis romdataene kun oppdateres hvert femte år, blir modellen et foreldet øyeblikksbilde.
Ved å utstyre de ansatte med ATEX-sertifiserte mobile LiDAR-verktøy blir oppdateringen av den digitale tvillingen en kontinuerlig og smidig prosess. En tekniker skanner et nyinstallert manifold, den mobile appen (for eksempel RealityCapture, Matterport eller Polycam) behandler 3D-nettet umiddelbart, og filen eksporteres direkte til anleggets sentrale CAD-plattform.
Dette gjør det mulig for ingeniører å utføre nøyaktig kollisjonsdeteksjon, slik at man sikrer at erstatningsutstyret faktisk passer før det sendes til anlegget. Det validerer også utstyrets tilstand «slik det foreligger», noe som reduserer kostbare modifikasjoner på stedet betydelig under planlagte driftsstans.
Å navigere i regelverket: hvorfor standardenheter svikter
Å ta med en usertifisert forbrukersmarttelefon inn i et klassifisert farlig område er et alvorlig brudd på sikkerhetslovgivningen og medfører katastrofale antennelsesrisikoer. Forbrukerutstyr er ikke konstruert for å håndtere termisk løpskhet eller elektrisk lysbue, noe som betyr at en enkelt maskinvarefeil kan utløse en eksplosjon.
For å kunne bruke mobil LiDAR på lovlig vis i miljøer i sone 1 og sone 2, må maskinvaren være forseglet i et spesialutviklet kabinett. Atexxo Manufacturing konstruerer disse kabinettene slik at de fullstendig inneslutter enhver potensiell energifrigjøring, samtidig som de opprettholder den optiske klarheten som kreves for at LiDAR-sensoren skal fungere nøyaktig.
Ofte stilte spørsmål
Hva er den praktiske skanningsrekkevidden til en egensikker mobil LiDAR-enhet?
LiDAR-sensorene som finnes på moderne flaggskip-smarttelefoner gir optimal romlig nøyaktighet på avstander opptil 5 meter. De er perfekt egnet for målrettet dokumentasjon av eksisterende tilstand, for eksempel ventilklynger og strukturelle monteringsgrensesnitt, snarere enn å skanne et helt anlegg på avstand.
Hvordan integreres mobile 3D-skanningsdata med eksisterende ingeniørprogramvare?
Mobile skanningsapplikasjoner eksporterer punktskyer og nett i universelle formater (som .PLY, .OBJ og .LAS). Disse filene kan importeres direkte til standard CAD-programvare, BIM-plattformer og bedriftens digitale tvillingdatabaser uten behov for proprietære konverteringsverktøy.
Kan jeg bruke en vanlig smarttelefon med LiDAR i en ATEX-sone hvis den har et robust deksel?
Absolutt ikke. Et standard, robust og fallbeskyttet deksel gir ingen beskyttelse mot eksplosiv antennelse. Enheten må være permanent plassert i et sertifisert, eksplosjonssikkert kabinett som er grundig testet og godkjent for ATEX- eller IECEx-klassifiserte soner.
